金屬屑引起的短路

 繞組中夾雜的金屬屑是短路和接地絕緣值低的罪魁禍?zhǔn)住嚎s機運轉時的正常振動，以及每次啟動時繞組受電磁力作用而扭動，都會促使夾雜于繞組間的金屬屑與繞組漆包線之間的相對運動和摩擦。棱角銳利的金屬屑會劃傷漆包線絕緣層，引起短路。

 金屬屑的來源包括施工時留下的銅管屑，焊渣，壓縮機內部磨損和零部件損壞（比如閥片破碎）時掉下的金屬屑等。對于全封閉壓縮機（包括全封閉渦旋壓縮機），這些金屬屑或碎粒會落在繞組上。對于半封閉壓縮機，有些顆粒會隨氣體和潤滑油在系統中流動，最后由于磁性聚集在繞組中；而有些金屬屑（比如軸承磨損以及電機轉子與定子磨損（掃膛）時產生的）會直接落在繞組上。繞組中聚集了金屬屑后，發生短路只是一個時間問題。

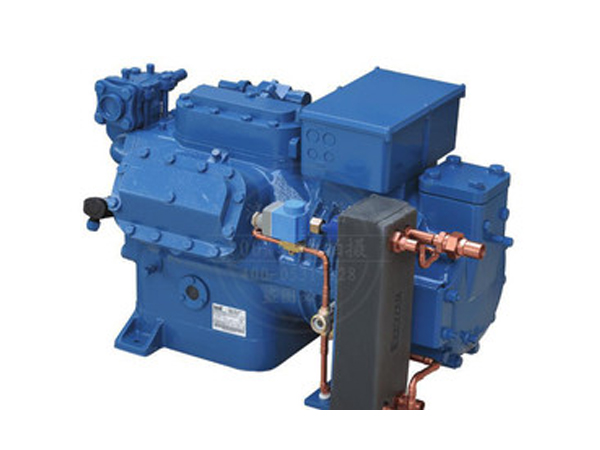

 需要特別提請注意的是雙級壓縮機。在雙級壓縮機中，回氣以及正常的回油直接進入第一級（低壓級）氣缸，壓縮后經中壓管進入電機腔冷卻繞組，然后和普通單級壓縮機一樣，進入第二級（高壓級氣缸）。回氣中帶有潤滑油，已經使壓縮過程如履薄冰，如果再有回液，第一級氣缸的閥片很容易被打碎。碎閥片經中壓管后可進入繞組。因此，雙級壓縮機比單級壓縮機更容易出現金屬屑引起的電機短路。

 不幸的事情往往湊到一塊，出問題的壓縮機在開機分析時聞道的常常是潤滑油的焦糊味。金屬面嚴重磨損時溫度是很高的，而潤滑油在175oC以上時開始焦化。系統中如果有較多水分（真空抽得不理想，潤滑油和制冷劑含水量大，負壓回氣管破裂后空氣進入等），潤滑油就可能出現酸性。酸性潤滑油會腐蝕銅管和繞組絕緣層，一方面，它會引起鍍銅現象；另一方面，這種含有銅原子的酸性潤滑油的絕緣性能很差，為繞組短路提供了條件。

 接觸器問題

 接觸器是電機控制回路中重要部件之一，選型不合理可以毀壞最好的壓縮機。按負載正確選擇接觸器是極其重要的。

 接觸器必須能滿足苛刻的條件，如快速循環，持續超載和低電壓。它們必須有足夠大的面積以散發負載電流所產生的熱量，觸點材料的選擇必須在啟動或堵轉等大電流情況下能防止焊合。為了安全可靠，壓縮機接觸器要同時斷開三相電路。不推薦斷開二相電路的方法。

 接觸器必須滿足如下四項：

 接觸器必須滿足ARI標準780-78“專用接觸器標準”規定的工作和測試準則。

 制造商必須保證接觸器在室溫下，在最低銘牌電壓的80％時能閉合。

 當使用單個接觸器時，接觸器額定電流必須大于電機銘牌電流額定值(RLA).同時，接觸器必須能承受電機堵轉電流。如果接觸器下游還有其它負載，比如電機風扇等，也必須考慮。

 當使用兩個接觸器時，每個接觸器的分繞組堵轉額定值必須等于或大于壓縮機半繞組堵轉額定值。

 接觸器的額定電流不能低于壓縮機銘牌上的額定電流。規格小或質量低劣的接觸器無法經受壓縮機啟動，堵轉和低電壓時的大電流沖擊，容易出現單相或多相觸點抖動,焊接甚至脫落的現象，引起電機損壞。

 觸點抖動的接觸器頻繁地啟停電機。電機頻繁啟動，巨大的啟動電流和發熱,會加劇繞組絕緣層的老化。每次啟動時，磁性力矩使電機繞組有微小的移動和相互摩擦。如果有其它因素配合（如金屬屑，絕緣性差的潤滑油等），很容易引起繞組間短路。熱保護系統并未設計成能防止這種毀壞。此外，抖動的接觸器線圈容易失效。如果有接觸線圈損壞，容易出現單相狀態。

 如果接觸器選型偏小，觸頭不能承受電弧和由于頻繁開停循環或不穩定控制回路電壓產生的高溫，可能焊合或從觸頭架中脫落。焊合的觸頭將產生永久性單相狀態，使過載保護器持續地循環接通和斷開。

 需要特別強調的是，接觸器觸點焊合后，依賴接觸器斷開壓縮機電源回路的所有控制（比如高低壓控制，油壓控制，融霜控制等）將全部失效，壓縮機處于無保護狀態。
